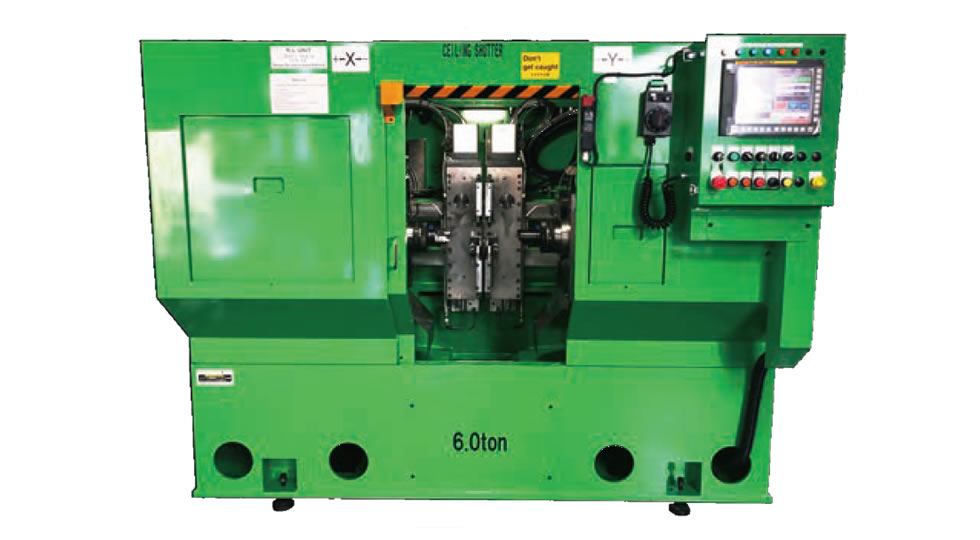

機種 | 400NS | 600NS | 1000NS | 1500NS |
---|---|---|---|---|
加工長 | 100L-400L | 100L-600L | 100L-1000L | 100L-1500L |
加工径 | Φ16-Φ80 | Φ16-Φ80 | Φ16-Φ80 | Φ16-Φ80 |
機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
幅×奥行×高さ(mm) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
1 | 最小 最大加工長 | 100L~400L | 100L~600L | 100L~1000L | 100L~1500L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 |
3 | フライスカッター | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 300~750 | 300~750 | 300~750 | 300~750 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~750 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW) | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 |
9 | 油圧モーター(KW) | 1.5KW×1台 | 1.5KW×1台 | 2.2KW×1台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 60W | 60W | 60W | 60W |
11 | 油圧タンク容量(L) | 20L×1台 | 20L×1台 | 20L×1台 | 20L×1台 |
12 | 切削水タンク容量(L) | 110L | 110L | 140L | 140L |
13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ60×20L | Φ60×20L | Φ60×20L | Φ60×20L |
17 | クランプ爪の種類(2種) | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 |
18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 1枚 | 2枚 | 2枚 |
24 | 機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
25 | 機械スペース(全長×奥行×高さ) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
1 | 最小 最大加工長 | 100L~400L | 100L~600L | 100L~1000L | 100L~1500L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 |
3 | フライスカッター | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 300~750 | 300~750 | 300~750 | 300~750 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~750 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW) | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 |
9 | 油圧モーター(KW) | 1.5KW×1台 | 1.5KW×1台 | 2.2KW×1台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 60W | 60W | 60W | 60W |
11 | 油圧タンク容量(L) | 20L×1台 | 20L×1台 | 20L×1台 | 20L×1台 |
12 | 切削水タンク容量(L) | 110L | 110L | 140L | 140L |
13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ60×20L | Φ60×20L | Φ60×20L | Φ60×20L |
17 | クランプ爪の種類(2種) | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 |
18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 1枚 | 2枚 | 2枚 |
24 | 機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
25 | 機械スペース(全長×奥行×高さ) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
1 | 最小 最大加工長 | 100L~400L | 100L~600L | 100L~1000L | 100L~1500L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 |
3 | フライスカッター | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 300~750 | 300~750 | 300~750 | 300~750 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~750 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW) | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 |
9 | 油圧モーター(KW) | 1.5KW×1台 | 1.5KW×1台 | 2.2KW×1台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 60W | 60W | 60W | 60W |
11 | 油圧タンク容量(L) | 20L×1台 | 20L×1台 | 20L×1台 | 20L×1台 |
12 | 切削水タンク容量(L) | 110L | 110L | 140L | 140L |
13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ60×20L | Φ60×20L | Φ60×20L | Φ60×20L |
17 | クランプ爪の種類(2種) | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 |
18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 1枚 | 2枚 | 2枚 |
24 | 機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
25 | 機械スペース(全長×奥行×高さ) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
1 | 最小 最大加工長 | 100L~400L | 100L~600L | 100L~1000L | 100L~1500L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 |
3 | フライスカッター | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 | 3インチ 2台、4インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 300~750 | 300~750 | 300~750 | 300~750 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~750 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW) | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 | 2.2KW×2台、3.7KW×2台 |
9 | 油圧モーター(KW) | 1.5KW×1台 | 1.5KW×1台 | 2.2KW×1台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 60W | 60W | 60W | 60W |
11 | 油圧タンク容量(L) | 20L×1台 | 20L×1台 | 20L×1台 | 20L×1台 |
12 | 切削水タンク容量(L) | 110L | 110L | 140L | 140L |
13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ60×20L | Φ60×20L | Φ60×20L | Φ60×20L |
17 | クランプ爪の種類(2種) | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 | Φ16~Φ80 |
18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 1枚 | 2枚 | 2枚 |
24 | 機械重量 | 3.5ton | 4.5ton | 5.0ton | 6.0ton |
25 | 機械スペース(全長×奥行×高さ) | 1700×1500×1800 | 2000×1500×1800 | 2500×1500×2000 | 3400×1500×1800 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |

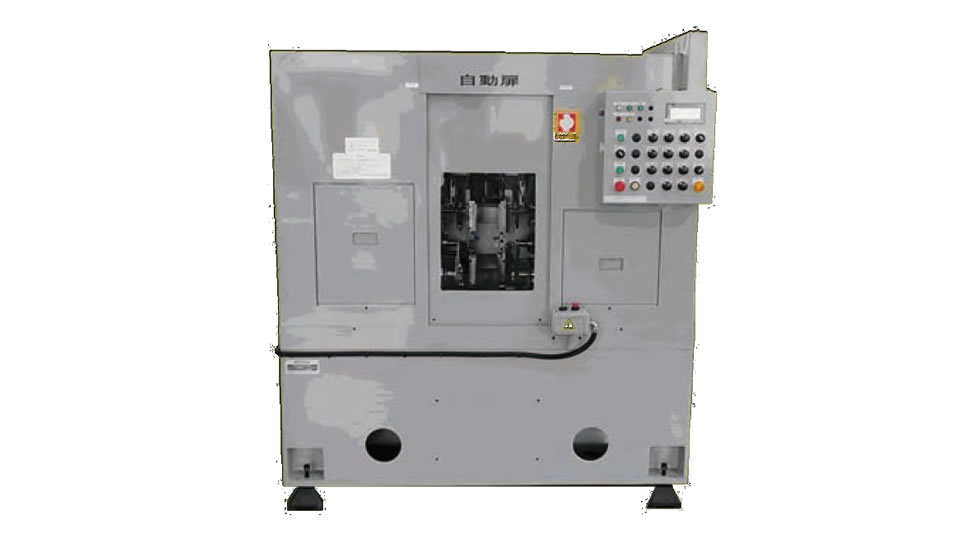

機種 | 600MM | 1000MM | 1500MM | 2000MM |
---|---|---|---|---|
加工長 | 150L-600L | 150L-1000L | 150L-1500L | 150L-2000L |
加工径 | Φ16-Φ130 | Φ16-Φ130 | Φ16-Φ130 | Φ16-Φ130 |
機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
幅×奥行×高さ(mm) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
1 | 最小 最大加工長 | 150L~600L | 150L~1000L | 150L~1500L | 150L~2000L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 |
3 | フライスカッター | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 220~525 | 220~525 | 220~525 | 220~525 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~1200 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW) | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 |
9 | 油圧モーター(KW) | 2.2KW×1台 | 2.2KW×1台 | 1.5KW×2台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 250W | 250W | 250W | 250W |
11 | 油圧タンク容量(L) | 40L×1台 | 40L×1台 | 20L×2台 | 20L×2台 |
12 | 切削水タンク容量(L) | 140L | 140L | 140L | 140L |
13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ130×25L | Φ130×25L | Φ130×25L | Φ130×25L |
17 | クランプ爪の種類(3種) | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 |
18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
24 | 機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
1 | 最小 最大加工長 | 150L~600L | 150L~1000L | 150L~1500L | 150L~2000L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 |
3 | フライスカッター | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 220~525 | 220~525 | 220~525 | 220~525 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~1200 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW) | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 |
9 | 油圧モーター(KW) | 2.2KW×1台 | 2.2KW×1台 | 1.5KW×2台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 250W | 250W | 250W | 250W |
11 | 油圧タンク容量(L) | 40L×1台 | 40L×1台 | 20L×2台 | 20L×2台 |
12 | 切削水タンク容量(L) | 140L | 140L | 140L | 140L |
13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ130×25L | Φ130×25L | Φ130×25L | Φ130×25L |
17 | クランプ爪の種類(3種) | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 |
18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
24 | 機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
1 | 最小 最大加工長 | 150L~600L | 150L~1000L | 150L~1500L | 150L~2000L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 |
3 | フライスカッター | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 220~525 | 220~525 | 220~525 | 220~525 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~1200 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW) | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 |
9 | 油圧モーター(KW) | 2.2KW×1台 | 2.2KW×1台 | 1.5KW×2台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 250W | 250W | 250W | 250W |
11 | 油圧タンク容量(L) | 40L×1台 | 40L×1台 | 20L×2台 | 20L×2台 |
12 | 切削水タンク容量(L) | 140L | 140L | 140L | 140L |
13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ130×25L | Φ130×25L | Φ130×25L | Φ130×25L |
17 | クランプ爪の種類(3種) | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 |
18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
24 | 機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
1 | 最小 最大加工長 | 150L~600L | 150L~1000L | 150L~1500L | 150L~2000L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 |
3 | フライスカッター | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 | 5インチ 2台、6インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 220~525 | 220~525 | 220~525 | 220~525 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~1200 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW) | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 | 3.7KW×2台、5.5KW×2台 |
9 | 油圧モーター(KW) | 2.2KW×1台 | 2.2KW×1台 | 1.5KW×2台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 250W | 250W | 250W | 250W |
11 | 油圧タンク容量(L) | 40L×1台 | 40L×1台 | 20L×2台 | 20L×2台 |
12 | 切削水タンク容量(L) | 140L | 140L | 140L | 140L |
13 | 定寸目盛 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 | 標準目盛輪 |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ130×25L | Φ130×25L | Φ130×25L | Φ130×25L |
17 | クランプ爪の種類(3種) | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 | Φ16~Φ130 |
18 | 集中潤滑ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ | 抵抗式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
24 | 機械重量 | 4.0ton | 4.5ton | 5.5ton | 6.5ton |
25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |

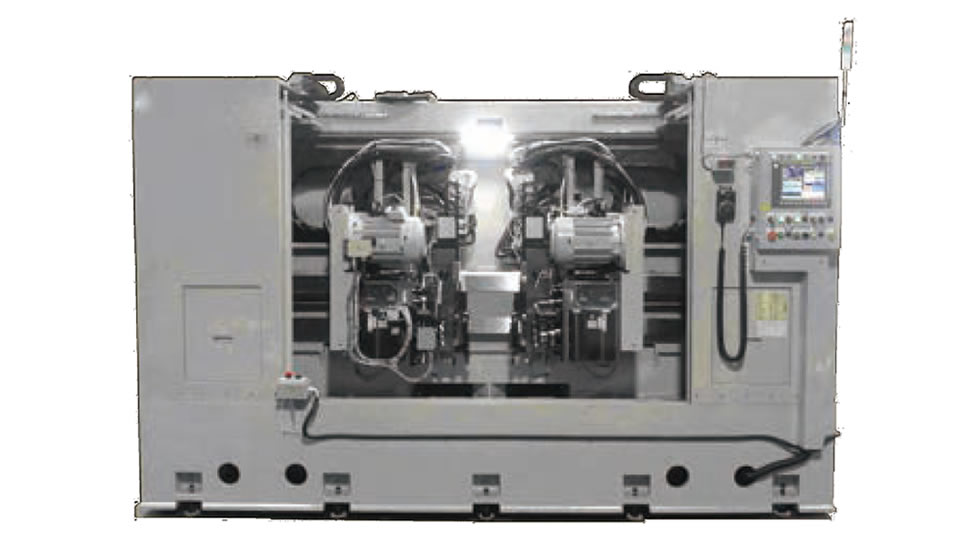

機種 | 500LL | 1000LL | 1500LL | 2000LL |
---|---|---|---|---|
加工長 | 250L-500L | 250L-1000L | 250L-1500L | 250L-2000L |
加工径 | Φ50-Φ200 | Φ50-Φ200 | Φ50-Φ200 | Φ50-Φ200 |
機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
幅×奥行×高さ(mm) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
1 | 最小 最大加工長 | 250L~500L | 250L~1000L | 250L~1500L | 250L~2000L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 |
3 | フライスカッター | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 180~300 | 180~300 | 180~300 | 180~300 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~1200 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW)インバータ付 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 |
9 | 油圧モーター(KW) | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 250W | 250W | 250W | 250W |
11 | 油圧タンク容量(L) | 20L×2台 | 20L×2台 | 20L×2台 | 20L×2台 |
12 | 切削水タンク容量(L) | 140L | 150L | 150L | 150L |
13 | 定寸目盛 | デジタル | デジタル | デジタル | デジタル |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ200×25L | Φ200×25L | Φ200×25L | Φ200×25L |
17 | クランプ爪の種類(2種) | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 |
18 | 集中潤滑ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
24 | 機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
1 | 最小 最大加工長 | 250L~500L | 250L~1000L | 250L~1500L | 250L~2000L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 |
3 | フライスカッター | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 180~300 | 180~300 | 180~300 | 180~300 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~1200 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW)インバータ付 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 |
9 | 油圧モーター(KW) | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 250W | 250W | 250W | 250W |
11 | 油圧タンク容量(L) | 20L×2台 | 20L×2台 | 20L×2台 | 20L×2台 |
12 | 切削水タンク容量(L) | 140L | 150L | 150L | 150L |
13 | 定寸目盛 | デジタル | デジタル | デジタル | デジタル |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ200×25L | Φ200×25L | Φ200×25L | Φ200×25L |
17 | クランプ爪の種類(2種) | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 |
18 | 集中潤滑ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
24 | 機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
1 | 最小 最大加工長 | 250L~500L | 250L~1000L | 250L~1500L | 250L~2000L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 |
3 | フライスカッター | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 180~300 | 180~300 | 180~300 | 180~300 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~1200 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW)インバータ付 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 |
9 | 油圧モーター(KW) | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 250W | 250W | 250W | 250W |
11 | 油圧タンク容量(L) | 20L×2台 | 20L×2台 | 20L×2台 | 20L×2台 |
12 | 切削水タンク容量(L) | 140L | 150L | 150L | 150L |
13 | 定寸目盛 | デジタル | デジタル | デジタル | デジタル |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ200×25L | Φ200×25L | Φ200×25L | Φ200×25L |
17 | クランプ爪の種類(2種) | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 |
18 | 集中潤滑ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
24 | 機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
1 | 最小 最大加工長 | 250L~500L | 250L~1000L | 250L~1500L | 250L~2000L |
---|---|---|---|---|---|
2 | 最小 最大加工径 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 |
3 | フライスカッター | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 | 8インチ 2台、10インチ 2台 |
4 | カッター軸回転数60Hz(インバータ) | 180~300 | 180~300 | 180~300 | 180~300 |
5 | ドリル軸回転数60Hz(インバータ) | 300~1200 | 300~1200 | 300~1200 | 300~1200 |
6 | バイス機構(両締め求心型) | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン | ラック&ピニオン |
7 | ドリル取付方法 | ブッシュ | ブッシュ | ブッシュ | ブッシュ |
8 | 主軸モーター(KW)インバータ付 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 | 7.5KW×2台、5.5KW×2台 |
9 | 油圧モーター(KW) | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 | 1.5KW×2台 |
10 | 切削水ポンプ(W) | 250W | 250W | 250W | 250W |
11 | 油圧タンク容量(L) | 20L×2台 | 20L×2台 | 20L×2台 | 20L×2台 |
12 | 切削水タンク容量(L) | 140L | 150L | 150L | 150L |
13 | 定寸目盛 | デジタル | デジタル | デジタル | デジタル |
14 | 定寸出し寸法 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 | 手動ハンドル式 |
15 | ワーク投入方法 | 手動 | 手動 | 手動 | 手動 |
16 | 外径捨て削り能力Φ長 | Φ200×25L | Φ200×25L | Φ200×25L | Φ200×25L |
17 | クランプ爪の種類(2種) | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 | Φ50~Φ200 |
18 | 集中潤滑ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ | 容積式自動ポンプ |
19 | 電気操作盤 | カバー取付型 | カバー取付型 | カバー取付型 | カバー取付型 |
20 | 制御方式 | シーケンサー | シーケンサー | シーケンサー | シーケンサー |
21 | 制御電圧 | 100V | 100V | 100V | 100V |
22 | 潤滑ポンプ | 正和油機 | 正和油機 | 正和油機 | 正和油機 |
23 | 扉機構 | 1枚 | 2枚 | 2枚 | 2枚 |
24 | 機械重量 | 4.5ton | 5.5ton | 6.5ton | 7.5ton |
25 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2700×1800×2000 | 3400×1800×2000 | 3800×1800×2000 |
26 | 付属品 | 工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |
工具セット ベースプレート |

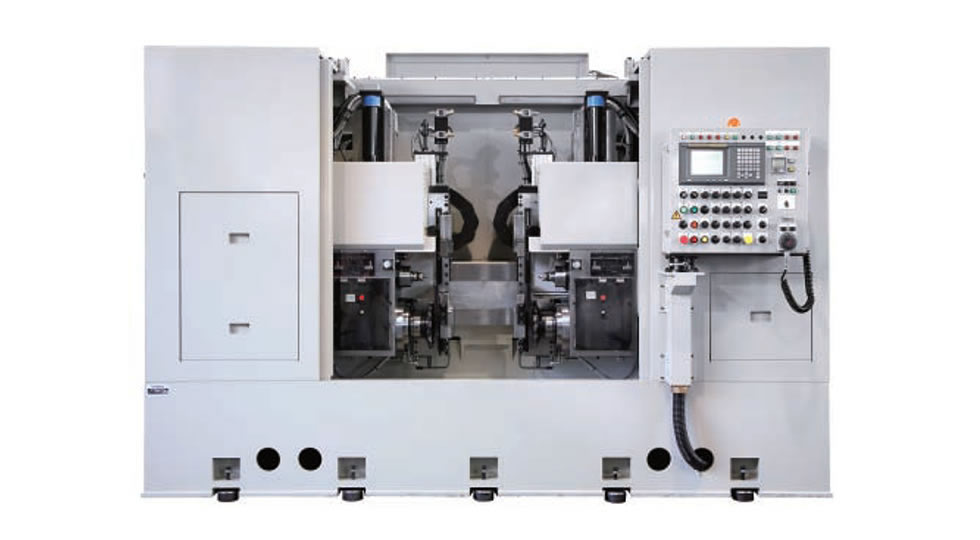

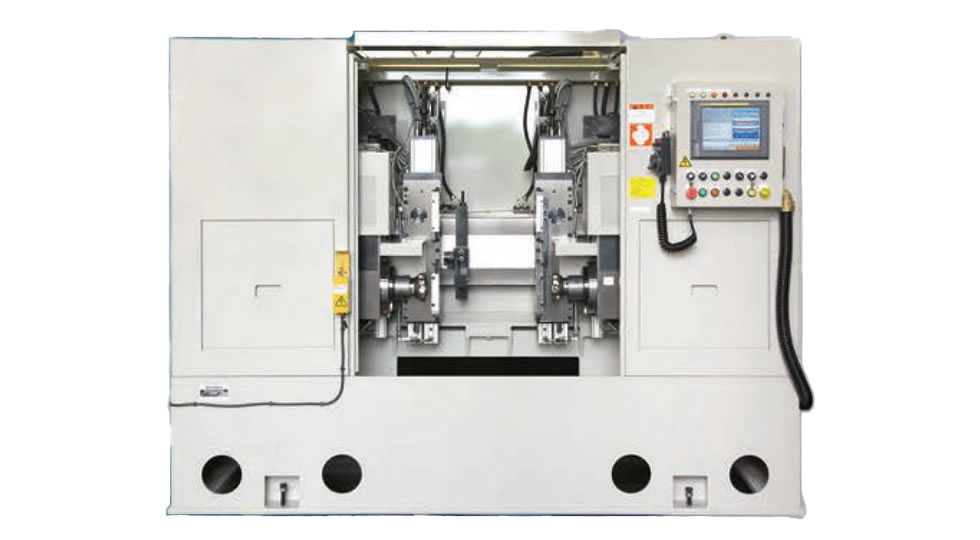

機種 | 300P | 600P | 1000P | 1500P |
---|---|---|---|---|
加工長 | 100L-300L | 100L-600L | 200L-1000L | 200L-1500L |
加工径 | Φ14-Φ40 | Φ14-Φ40 | Φ14-Φ40 | Φ14-Φ40 |
機械重量 | 4.5ton | 5.0ton | 6.0ton | 6.5ton |
幅×奥行×高さ(mm) | 2300×1800×2000 | 2600×1800×2000 | 3200×1800×2000 | 3700×1800×2000 |
機種 | 500GC | 1000GC |
---|---|---|
加工長 | 150L-500L | 150L-1000L |
加工径 | Φ16-Φ60 | Φ16-Φ60 |
機械重量 | 4.5ton | 5.0ton |
幅×奥行×高さ(mm) | 2200×1800×2000 | 2600×1800×2000 |
1 | 最小 最大加工長 m/m | 150L~500L | 150L~1000L |
---|---|---|---|
2 | 最小 最大加工径 m/m | Φ16~Φ60 | Φ16~Φ60 |
3 | コンビネーションカッター | Φ125 | Φ125 |
4 | センタードリル取付範囲(胴径)ブッシュ式 | Φ6~Φ28 | Φ6~Φ28 |
5 | コンビネーションカッター軸回転数rpm(インバータ) | 450rpm~1200rpm | 450rpm~1200rpm |
6 | バイス機構(求心型) | ラック&ピニオン | ラック&ピニオン |
7 | 主軸モーター | 3.7KW 4P×2台 | 3.7KW 4P×2台 |
8 | 油圧ポンプモーター(インバータ付エコポンプ) | 2.2KW×1台 | 2.2KW×1台 |
9 | クーラントポンプ | 0.75KW×1台 | 0.75KW×1台 |
10 | クーラント掛け方法 | インジューサー方式 | インジューサー方式 |
11 | クーラントタンク容量(変更の場合有)(L) | 200L | 200L |
12 | 油圧タンク容量(L) | 油圧タンク容量(L) | 40L |
13 | 集中潤滑ポンプ(2L) | 容積式自動ポンプ | 容積式自動ポンプ |
14 | ワーク投入方法(ローダー接続可) | 手付 手払い | 手付 手払い |
15 | クランプ爪 1種 | Φ16~Φ60 | Φ16~Φ60 |
16 | C面取り能力 | 0.5C~3C | 0.5C~3C |
17 | 電気制御盤取付 | カバー取付 | カバー取付 |
18 | 制御方法 NC | ファナック パワーメイトiD | ファナック パワーメイトiD |
19 | 電気操作盤 | AC100V DC24V | AC100V DC24V |
20 | 扉機構 | 1枚 | 2枚 |
21 | 機械重量 | 4.5ton | 5.0ton |
22 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2600×1800×2000 |
23 | 付属品 | ベースプレート工具箱 | ベースプレート工具箱 |
24 | 有償部品 | オプション参照 | オプション参照 |
1 | 最小 最大加工長 m/m | 150L~500L | 150L~1000L |
---|---|---|---|
2 | 最小 最大加工径 m/m | Φ16~Φ60 | Φ16~Φ60 |
3 | コンビネーションカッター | Φ125 | Φ125 |
4 | センタードリル取付範囲(胴径)ブッシュ式 | Φ6~Φ28 | Φ6~Φ28 |
5 | コンビネーションカッター軸回転数rpm(インバータ) | 450rpm~1200rpm | 450rpm~1200rpm |
6 | バイス機構(求心型) | ラック&ピニオン | ラック&ピニオン |
7 | 主軸モーター | 3.7KW 4P×2台 | 3.7KW 4P×2台 |
8 | 油圧ポンプモーター(インバータ付エコポンプ) | 2.2KW×1台 | 2.2KW×1台 |
9 | クーラントポンプ | 0.75KW×1台 | 0.75KW×1台 |
10 | クーラント掛け方法 | インジューサー方式 | インジューサー方式 |
11 | クーラントタンク容量(変更の場合有)(L) | 200L | 200L |
12 | 油圧タンク容量(L) | 油圧タンク容量(L) | 40L |
13 | 集中潤滑ポンプ(2L) | 容積式自動ポンプ | 容積式自動ポンプ |
14 | ワーク投入方法(ローダー接続可) | 手付 手払い | 手付 手払い |
15 | クランプ爪 1種 | Φ16~Φ60 | Φ16~Φ60 |
16 | C面取り能力 | 0.5C~3C | 0.5C~3C |
17 | 電気制御盤取付 | カバー取付 | カバー取付 |
18 | 制御方法 NC | ファナック パワーメイトiD | ファナック パワーメイトiD |
19 | 電気操作盤 | AC100V DC24V | AC100V DC24V |
20 | 扉機構 | 1枚 | 2枚 |
21 | 機械重量 | 4.5ton | 5.0ton |
22 | 機械スペース(全長×奥行×高さ) | 2200×1800×2000 | 2600×1800×2000 |
23 | 付属品 | ベースプレート工具箱 | ベースプレート工具箱 |
24 | 有償部品 | オプション参照 | オプション参照 |
段取り容易化システム
●簡易定寸出し自動化システム
NC装置の約半額で装備出来、デジスイッチにより定寸支持を行い 自動的に定寸出し作業をおこないます。
●フライス切削工程合理化システム
加工材料のクランプ径を検出し、端面フライス切削の運動(早送り->切削送り->早送り)を検出した径に応じて自動的に制御するシステムです。 クランプ径と切削径が異なる場合は、ワンタッチ補正が出来るようになっています。
●ワーク出し入れ装置
ロボットまたは、ガントリー型ローダー ノコ盤との接続が安価で容易に行うことができます。
●NC装置取り付け
1軸、2軸、4軸 NCの装備した機種も製作しております。
その他オプション
1 チップコンベア
2 SS型デジタル定寸目盛デジカラー
3 自動扉
4 センタードリル折れ検出機
5 基準面エアーブロー
6 NC装置取り付け
7 日特簡易位置決め装置
8 材料出入装置
9 機内照明
10 センターリングプリセットゲージ
11 センタードリルブッシュ
12 フライスカッター
13 C面取りツール
14 外径捨て削りツール
15 モーターによる軸頭自動送り装置(1500,2000 長尺加工機)
